Yüksek hızlı kamera, çapı 10 mm'den küçük bileşenlerin görsel olarak tanınmasını karşılayabilir

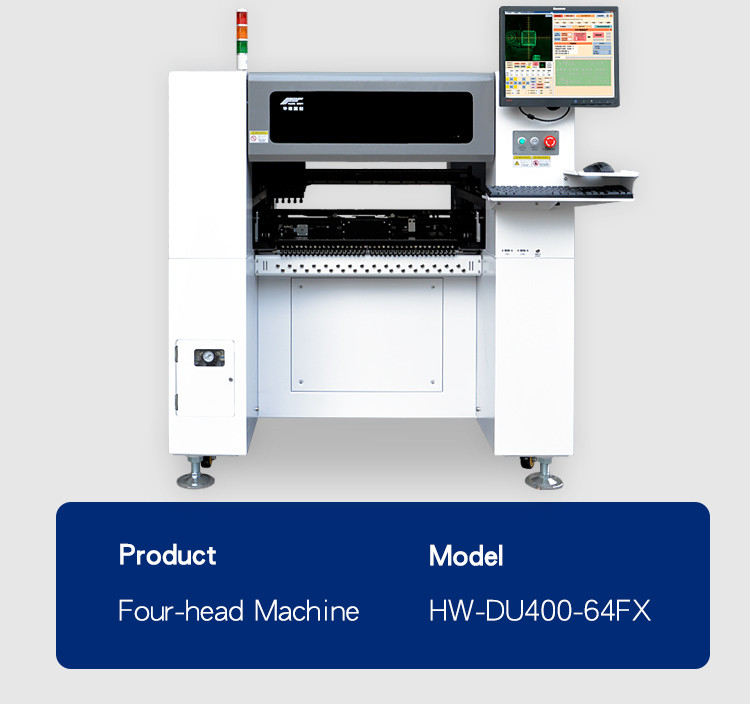

HW-DU400-64F, Vision özellikli en popüler modelimizdir.HW-DU400-64F, 360 mm x 600 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 64 tekli besleyici konumu (bank besleyiciler kullanılarak 120'ye kadar besleyici) ile teknolojik olarak gelişmiş özellikler sunar.
sistem özellikleri
* En gelişmiş ekipmanlarla en yüksek kalite, uygun maliyetli çözüm
* 10000 cph'ye kadar yerleştirme oranları
* 0201, 0402, LED, BGA, QFN dahil olmak üzere çok çeşitli bileşenleri doğru bir şekilde yerleştirir...
* Erişilebilir Bileşenler Yüksekliği: 20mm
1. 120 adet malzeme istasyonu - çeşitli malzemelerin montaj gereksinimlerini ve ürünün çeşitli özelliklerini ve paketlerini karşılayabilir.
1) 120 adet 8mm malzeme istasyonu, NXT elektrikli besleyiciyi, 12mm, 16mm, 24mm, 32mm ve 44mm NXT elektrikli besleyiciyi, titreşimli besleyiciyi ve IC tepsilerini destekler.
2) NXT elektrikli platform özellikleri: 8mm-44mm NXT elektrikli besleyici, elektrikli besleyici kararlı besleme, yüksek hassasiyet, uzun hizmet ömrü.
2. 8 grup bağımsız montaj kafası - 8 grup montaj kafası, daha fazla spesifikasyona sahip ürünlerin montaj gereksinimlerine uygun farklı nozullarla dağıtılır.
1) 8 grup montaj başlığı, çift kol ve dört kafanın aynı anda toplanmasını gerçekleştirebilir, malzemeyi aynı anda toplayabilir, Toplama verimliliği büyük ölçüde artırılmıştır.
3. Kapsamlı verimlilik 20000 adet/saat ve maksimum verimlilik 26000 adet/saattir.
1) Çeşitli bileşenlerin montaj hızı (direnç, kapasitans, çip) 20000 adet/saat.
2) Yalnızca kapasitans veya direnç veya LED lamba montaj hızı 26000 adet/saattir.
4. 8 adet yüksek hızlı kamera, 2 adet yüksek çözünürlüklü kamera - çeşitli bileşenlerin görsel tanıma ihtiyaçlarını karşılamak için.
1) Yüksek hızlı kamera, direnç, kapasitans, lamba boncuğu, transistörler, diyotlar vb. dahil olmak üzere çapı 10 mm'den küçük bileşenlerin görsel olarak tanınmasını karşılayabilir.
5. 0201, 0.3mm pin çipinin üzerindeki direnç ve kapasitans.
1) 0201 bileşenlerinin montaj gereksinimlerini karşılamak için elektrikli besleyici kullanın.
2) Kesin görüşe sahip yüksek çözünürlüklü kamera, QPF, BGA, QFP, vb.'nin çip montaj gereksinimlerini karşılayabilir.
6. Kalınlığı 3 mm'den az olan PCB, 340 * 560 mm.
1) 1 mm-3 mm kalınlığında PCB'yi destekleyin.
Bileşenler
HW görüş Sistemi yardımı, 0201, BGA, QFN, QFP,LED'in ve hemen hemen tüm SMT bileşenlerinin geniş bir yelpazesinin doğru yerleştirilmesine olanak tanır.
Görüş sistemi
HW-serisi görüntü seç ve yerleştir sistemlerinin tüm operatörler için programlanması kolaydır, Akıllı ve hızlı çalıştırılır
besleyiciler
Yamaha Pnömatik besleyici ve Elektrikli besleyici benimsendi, boyutlar 8 mm, 12 mm, 16 mm, 24 mm, 32 mm ve 44 mm'yi içeriyor.
