1. 120 adet malzeme istasyonu - çeşitli malzemelerin montaj gereksinimlerini ve ürünün çeşitli özelliklerini ve paketlerini karşılayabilir.
1) 120 adet 8mm malzeme istasyonu, NXT elektrikli besleyiciyi, 12mm, 16mm, 24mm, 32mm ve 44mm NXT elektrikli besleyiciyi, titreşimli besleyiciyi ve IC tepsilerini destekler.
2) NXT elektrikli platform özellikleri: 8mm-44mm NXT elektrikli besleyici, elektrikli besleyici kararlı besleme, yüksek hassasiyet, uzun hizmet ömrü.

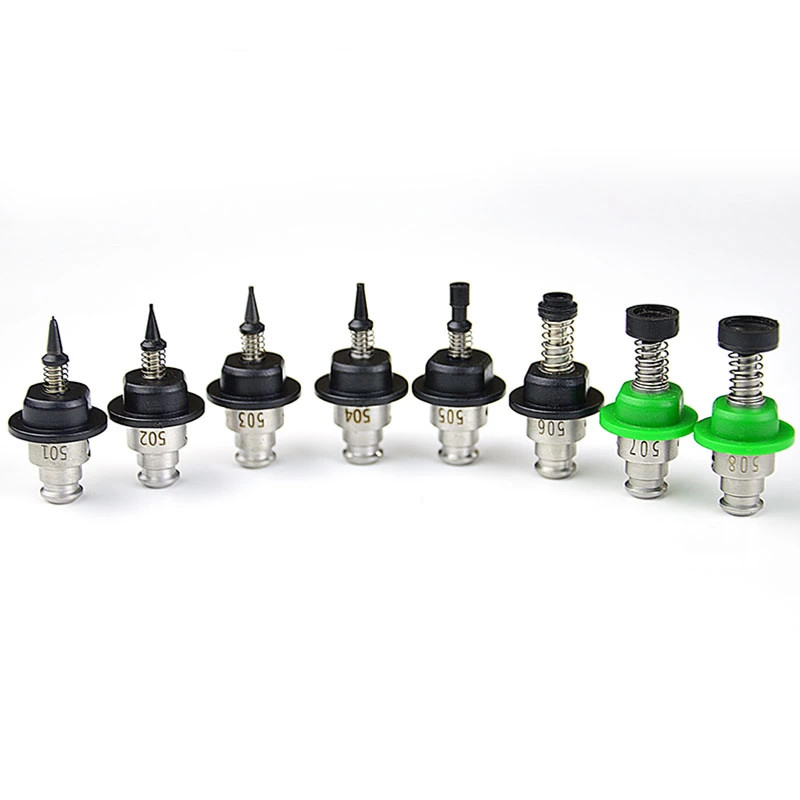

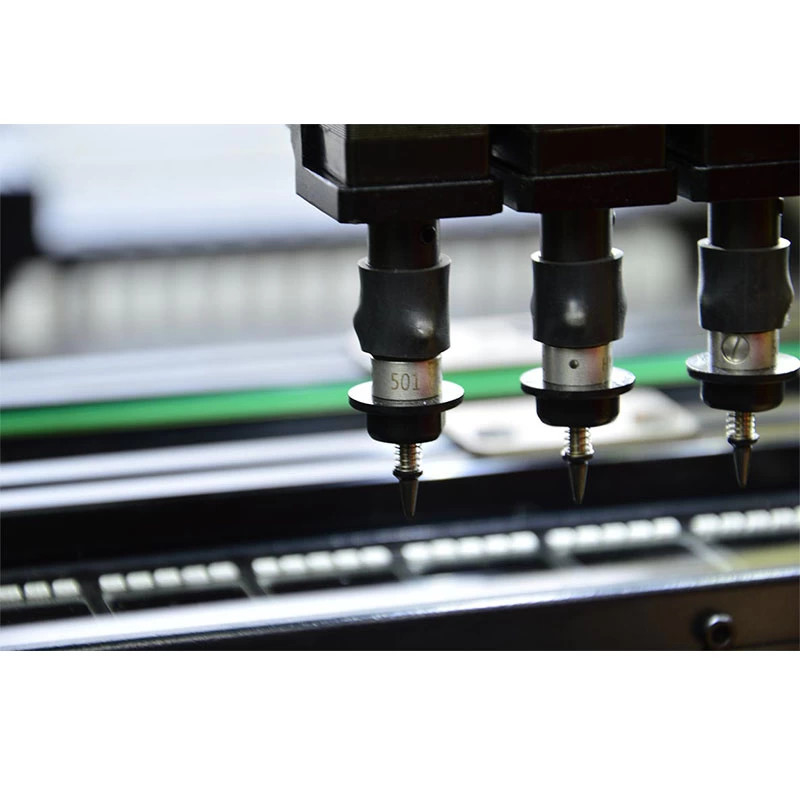

2. 8 grup bağımsız montaj kafası - 8 grup montaj kafası, daha fazla spesifikasyona sahip ürünlerin montaj gereksinimlerine uygun farklı nozullarla dağıtılır.
1) 8 grup montaj başlığı, çift kol ve dört kafanın aynı anda toplanmasını gerçekleştirebilir, malzemeyi aynı anda toplayabilir, Toplama verimliliği büyük ölçüde artırılmıştır.
2) Montaj kafası bağımsız olarak yükselebilir ve düşebilir, 0 ila 360 derece arasında dönebilir ve 20 mm'ye kadar bileşenleri monte edebilir.
3) Z ekseni, bileşenlerin kalınlığına göre bağımsız olarak yükselebilir ve düşebilir, Direnç ve kapasitans bileşenleri için, montaj kafası anında görsel tanımlamayı gerçekleştirebilir, Yüksek bileşenler düşük hızda monte edilebilir.
4) Farklı boyutlardaki bileşenlerin, farklı özelliklerin ve farklı paketlerin gereksinimlerini karşılayabilir, çeşitlilik, tek seferlik yerleştirme sağlayabilir.
3. Kapsamlı verimlilik 20000 adet/saat ve maksimum verimlilik 26000 adet/saattir.
1) Çeşitli bileşenlerin montaj hızı (direnç, kapasitans, çip) 20000 adet/saat.
2) Yalnızca kapasitans veya direnç veya LED lamba montaj hızı 26000 adet/saattir.
4. 8 adet yüksek hızlı kamera, 2 adet yüksek çözünürlüklü kamera - çeşitli bileşenlerin görsel tanıma ihtiyaçlarını karşılamak için.
1) Yüksek hızlı kamera, direnç, kapasitans, lamba boncuğu, transistörler, diyotlar vb. dahil olmak üzere çapı 10 mm'den küçük bileşenlerin görsel olarak tanınmasını karşılayabilir.
2) Yüksek çözünürlüklü kamera, özellikle çipler, pimler, modüller vb. dahil olmak üzere çapı 35 mm'den küçük olan bileşenlerin görsel olarak tanınmasını karşılayabilir.
5. 0201, 0.3mm pin çipinin üzerindeki direnç ve kapasitans.
1) 0201 bileşenlerinin montaj gereksinimlerini karşılamak için elektrikli besleyici kullanın.
2) Kesin görüşe sahip yüksek çözünürlüklü kamera, QPF, BGA, QFP, vb.'nin çip montaj gereksinimlerini karşılayabilir.
Görüş sistemi
HW-serisi görüntü seç ve yerleştir sistemlerinin tüm operatörler için programlanması kolaydır, Akıllı ve hızlı çalıştırılır
besleyiciler
Yamaha Pnömatik besleyici ve Elektrikli besleyici benimsendi, boyutlar 8 mm, 12 mm, 16 mm, 24 mm, 32 mm ve 44 mm'yi içeriyor.
S: Eğitim nasıl?
C: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.İngilizce kullanım kılavuzumuz var ve te için kılavuz videomuz var.makineyi nasıl kullanacağınızı öğrenin.Kullanım kılavuzu makine ile birlikte verilecektir.
