Karıştırma Ekipmanları Otomatik Lehimleme Lehim Pastası Karıştırıcı SMT Lehim Karıştırma Makinesi
HW-DSQ800-120F, Vision özellikli en popüler modelimizdir.HW-DSQ800-120F, 260 mm x 400 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 120 tekli besleyici konumu ile teknolojik olarak gelişmiş özellikler sunar.
Çok fonksiyonlu çekme ve yerleştirme makinesi sadece monte edilebilir olmakla kalmaz, aynı zamanda 2015 yılında geliştirilen ve evde çığır açan bir kral olarak işaretlenen ilk nesil, gelişmiş entegre devre yongalarını da hassas bir şekilde monte edebilir. O andan itibaren yerli makinenin mükemmel itibarı.
|
besleyici sayısı
|
50
|
|
IC tepsisi sayısı
|
6
|
|
kamera sayısı
|
6
|
|
kafa sayısı
|
4
|
|
Ortalama güç
|
400W
|
|
Konumlandırma hassasiyeti
|
0,01 MM
|
|
Emme nozulunun tampon aralığı
|
4.5MM
|
|
Güç kaynağı
|
220V, 50/60Hz
|
|
Sıkıştırılmış hava
|
0.5-0.6Mpa
|
|
Motor sürmek
|
Panasonic servo motor
|
|
Vakum kaynağı emme nozulu
|
vakum kesicili yüksek hızlı açma-kapama vakum jeneratörü
|
|
Maksimum devre kartı alanı
|
600X455mm
|
|
Z ekseninde maksimum hareket kapsamı
|
20MM
|
|
Bant besleyici
|
8, 12, 16, 24mm ve titreşimli emiş (boru çipi montaj)
|
|
Maksimum montaj hızı
|
7000 Adet/saat
|
|
Gerçek montaj direncinin ortalama montaj hızı
|
8000 Adet/saat
|
|

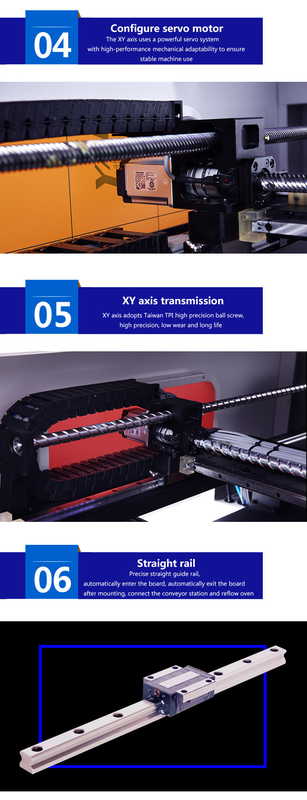

XYZ sürücü kılavuz rayı
|
TBI yüksek hassasiyetli yeniden yükleme lineer kılavuz rayı
|
|
Hareket tahrik sistemi
|
Panasonic yüksek hızlı DSP sürücüsü
|
|
İşletim sistemi
|
Windows tabanlı Huawei Guochuang tarafından bağımsız olarak geliştirilen tam otomatik chip mounter işletim sistemi
işletim sistemi ve windows xp'yi destekler
win7 işletim sistemi
|
|
eleman açısı
|
0-360 °, hareket sırasında senkron dönüş
|
|
X/Y çalışma modu
|
doğrusal hızlanma ve yavaşlama bağlantısının akıllı eğrisi
|
|
MARK noktası konumlandırma
|
tam otomatik (MARK noktası isteğe göre ayarlanabilir)
|
|
Akıllı alarm
|
otomatik düzeltme, otomatik doldurma, besleme sıkıntısı alarmı
|
|
Plaka giriş modu
|
Tek bölmede soldan sağa otomatik bağlantıOtomatik PCB transfer konumlandırma./piston konumlandırma
manuel plaka besleme.
|
|
Görsel ekran
|
17 inç endüstriyel kontrol ekranı, 4:3, çözünürlük: 1280 x1024
|
|
Tanıma kamerası sayısı
|
Bir Mark tanıma kamerası, dört hızlı tanıma kamerası ve bir hassas tanıma kamerası
|
|
Uyarlanabilir montaj kapsamı
|
0201, 0402, 0603, 0805, 1206, diyot, audion, SOT, QFPiçinde 40*40mm ve pin mesafesi ≥0.3mm'ye uyarlanabilir
(0,5 mm merkez mesafesi) ve BGA
|
|
Ürün ağırlığı
|
280kg
|
|
Boyut
|
900X1140X1340mm
|
SEKİZ Kafa LED Akıllı Telefonlar İçin Alma ve Yerleştirme Makinesi PCB SMT Chip Mounter Plate satış Promosyonu için
ürüntanım
HW-T4-44/50F, Vision özellikli en popüler modelimizdir.HW-T4-44/50F, 260 mm x 400 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 50 tekli besleyici konumu (banka besleyicileri kullanan 120'ye kadar besleyici) ile teknolojik olarak gelişmiş özellikler sunar.
sistem özellikleri
* En gelişmiş ekipmanlarla en yüksek kalite, uygun maliyetli çözüm
* 7000 cph'ye kadar yerleştirme oranları
* 0201, 0402, LED, BGA, QFN dahil olmak üzere çok çeşitli bileşenleri doğru bir şekilde yerleştirir...
| |
|
| Yerleşim oranları |
7000CPH |
| Kesinlik |
± .001” (0.02mm) |
| Gerilim |
220AC |
| Ağırlık |
280kg |
| Garanti |
1 yıl |
| destek |
Video Desteği |
| kullanıcı arayüzü |
Windows® tabanlı yazılımı kullanan sınıfındaki en iyi GUI (grafik kullanıcı arabirimi), dakikalar içinde programlamaya olanak tanır |
| Maksimum hayır.Besleyici Sayısı (8 mm bant) |
Maksimum hayır.Besleyici Sayısı (8 mm bant) |
| Maksimum Kart Boyutu |
260mmX400mm |
| En Küçük Bileşen Yeteneği |
201 |
| Görüş sistemi |
HWGC Vizyonu |
| Titreşimli Besleyiciler |
Gevşek, tüp, çubuk (frekans ve genlik kontrolü) |
| |
|
HW görüş Sistemi yardımı, 0201, BGA, QFN, QFP,LED'in ve hemen hemen tüm SMT bileşenlerinin geniş bir yelpazesinin doğru yerleştirilmesine olanak tanır.
Bileşenler
S: Eğitim nasıl?
C: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.
Size makineyi nasıl kullanacağınızı öğretmek için İngilizce kullanım kılavuzumuz ve kılavuz videomuz var.
Kullanım kılavuzu makine ile birlikte verilecektir.
S: Bu makineleri kullanmak zor mu?
C: Hayır, hiç de zor değil Önceki müşterilerimiz için,
makineleri çalıştırmayı öğrenmek için en fazla 2 gün yeterlidir.
S: Makinelerinizin kalite sertifikası var mı?
A: Tüm makinelerimiz CE sertifikası, ISO14001(BCC),ISO9001(IQNET) geçmiştir.
ve kendi patentine sahiptir.
S: Makinenin Garantisi?
C: Bir yıl sonra parçalar garanti kapsamında alıcı için ücretsiz olacaktır.
Makineyi çalıştırma sürecinde herhangi bir şüphe varsa,
pls bizimle temas kurmaktan çekinmeyin.Size zamanında yardımcı olacağız.
S: Bu makineler için İngilizce versiyon?
C: Evet ve müşterilerimiz için yazılımı düzenli olarak güncelleyeceğiz.
