Çeşitli bileşenlerin montaj hızı (direnç, kapasitans, çip) 20000 adet/saat.
Pick And Place Machine , Chip Mounter Sıva Üstü Montaj Makinesi , Smt Makinesi
Programlama sürecine manuel katılım derecesi %15'ten azdır, işin çoğu makinenin yazılım kısmı tarafından üstlenilir ve otomatik olarak tamamlanır.
ürün
HW-T8-80F, Vision özellikli en popüler modelimizdir.HW-T8-80F, 260 mm x 400 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 50 tekli besleyici konumu (bank besleyiciler kullanılarak 120'ye kadar besleyici) ile teknolojik olarak gelişmiş özellikler sunar.
Görüş sistemi
HW-serisi görüntü seç ve yerleştir sistemlerinin tüm operatörler için programlanması kolaydır, Akıllı ve hızlı çalıştırılır
Yamaha Pnömatik besleyici ve Elektrikli besleyici benimsendi, boyutlar 8 mm, 12 mm, 16 mm, 24 mm, 32 mm ve 44 mm'yi içeriyor.
| Yerleştirme Başlığı Sayısı | 8 (yüksek doğruluk) |
| IC Tepsi Sayısı | 96 |
| Besleyici Sayısı | 120(8mm besleyiciye tabidir) |
| Konumlandırma doğruluğu | 0,01 mm |
| Tekrarlanan Montaj Doğruluğu | 0,05 mm |
| Montaj hızı direnç aralığı | 20000-26000 Adet/saat kapasitans bileşenleri |
| Uygulanabilir Bileşenler | direnç, kondansatör, çip, lamba boncuğu 0201-30*30mm vb. |
| Desteklenen Maksimum PCB Alanı | 50*50mm--340*330mm |
| besleyiciler | NXTelektrik besleyici, titreşimli besleyici, IC tepsisi vb. |
| Tanıma Cihazları | mark kamera x2, hızlı tanıma kamerası x8, yüksek hassasiyetli kamera x1 |
| Uygulanabilir Bileşenlerin Maksimum Yüksekliği | ≤20mm |
| Tanıma Yöntemleri | sekiz kafa ile eşzamanlı tanıma |
| PCB Taşıma Modu | üç aşamalı giriş, soldan sağa otomatik bağlantı, otomatik PCB konumlandırma |
| Konumlandırmayı İşaretle | manuel / otomatik |
| Programlama Yöntemi | PCB koordinatlarının dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama |
| Kontrol sistemi | HuaweiGuochuang 2021 kontrol sistemi |
| XY Ekseni Maksimum Adım Uzunluğu | 423mm*734mm(sol) 423mm*734mm(sağ) |

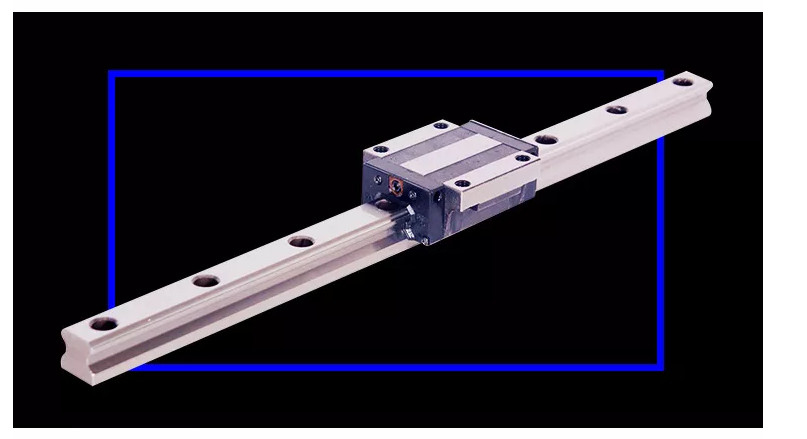

| XY Ekseni İzleri | doğrusal hareket kılavuzu + Tornavida |
| XY Ekseni Hareket Modu | eğri ve çizginin hızlanması ve yavaşlamasının akıllı bağlantısı, entegre doğrusal enterpolasyon algoritması. |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
