ürüntanım

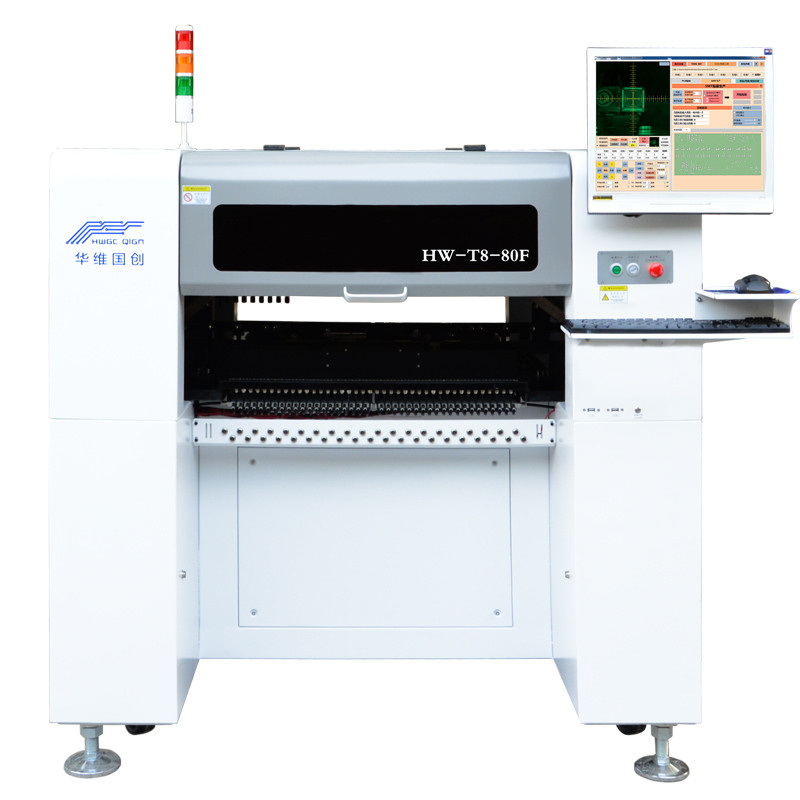

HW-T8-80F, Vision özellikli en popüler modelimizdir.HW-T4-44/50F, 380 mm x 400 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 80 tekli besleyici konumu (banka besleyicileri kullanan 120'ye kadar besleyici) ile teknolojik olarak gelişmiş özellikler sunar.
sistem özellikleri
* En gelişmiş ekipmanlarla en yüksek kalite, uygun maliyetli çözüm
*13000 cph'ye kadar yerleştirme oranları
*0201, 0402, LED, BGA, QFN dahil olmak üzere çok çeşitli bileşenleri doğru bir şekilde yerleştirir...
|
|
|
Maksimum devre kartı alanı
|
400*200 mm
|
|
Montaj kafalarının sayısı
|
4
|
|
Z ekseninin maksimum hareket aralığı
|
20 mm
|
|
Maksimum montaj hızı
|
9.500 ADET/saat
|
|
Ortalama montaj oranı
|
8000 ADET/saat
|
|
Konumlandırma doğruluğu
|
0,01 mm
|
|
Emme memesinin tamponlama aralığı
|
4,5 mm
|
|
Güç kaynağı
|
220V/110V, 50Hz
|
|
Sıkıştırılmış hava:
|
0.6-0.7 Mpa
|
|
Ortalama güç
|
400W
|
|
Tanıma Modu
|
Dört Kafa Senkronize Tanıma
|
|
kamera sayısı
|
bir Mark kamerası, dört yüksek hızlı kamera, bir yüksek çözünürlüklü kamera
|
|
Ürün ağırlığı
|
210kg
|
|
PCB erişim modu
|
sol-sağ cihaz bağlantı işlevini destekleyen otomatik Soldan giriş ve sağdan erişim
|
|
Tepsi miktarı
|
48 adede kadar besleyici olmayan besleme bileşeni desteklenir ve bunların her biri kendi koordinatlarını montaj aralığında belirleyebilir.
|
|
Direnç ve Chip'i monte etmek için karmaşık hız
|
6000/CPH
|
|
|
0201-40*40mm, Pim aralığı 0.3mm
|
|
Çip (Elektrikli besleyiciyi destekleyen eşleştirme, 0402,0201'i monte edebilir)
|
|
Besleyici miktarı
|
50 PARÇA
|
|
Servis motoru
|
Panasonic servo motor
|
