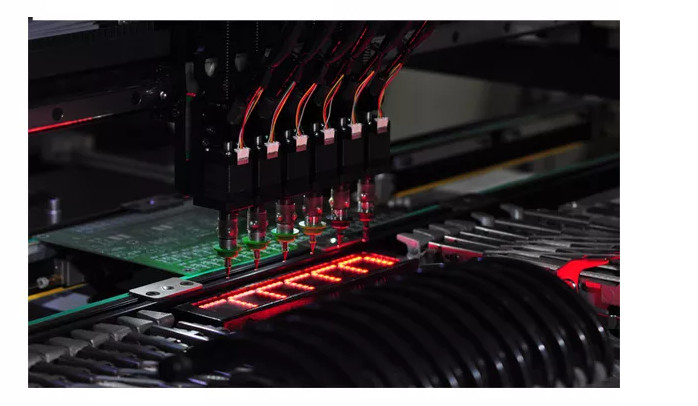

Fabrika Üreticisi SMT Alma ve Yerleştirme Makinesi SMD BGA HW-T6-64F HWGC otomatik ve yarı otomatik lehim yazıcı çipi mounter'dan geçmiş
Aotomatik PCB yükleyici
SMT yerleştirme makinesi, otomatik pano yükleme, hedefleme, yerleştirme ve montaj işlemlerini gerçekleştirmek için baskı bitmiş PCB kartını doğrudan raya koyabilir.Çoklu besleyicileri destekler: maksimum 50 besleyici.Standart IC tepsisi, tüp besleyici, çubuk besleyicinin boyutu ayarlanabilir.
Senkron tanımlamadörtkamera setleri

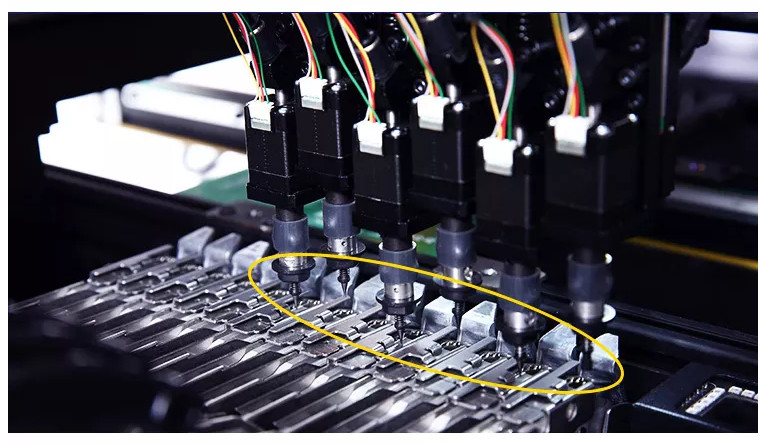

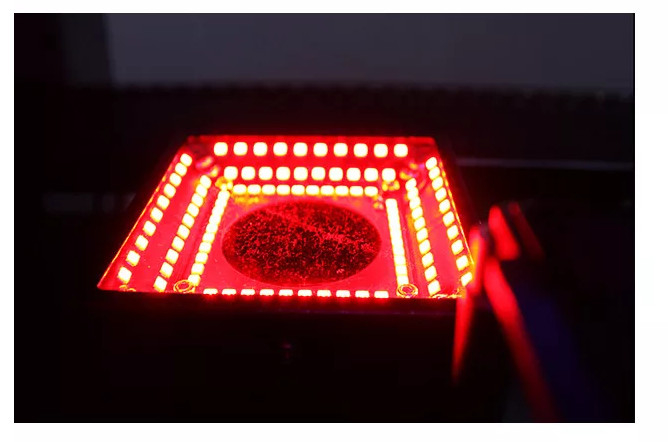

SMT yerleştirme makinesi 6 kamera ile donatılmıştır: bir MARK, bir yüksek hassasiyetli kamera ve 4 yüksek hızlı kamera.Montajın hızını ve hassasiyetini sağlamak için 4 kafalı senkronize tanımlamayı gerçekleştirebilir.Standart konfigürasyon, 16 JUKI yüksek hassasiyetli emme nozülüdür.
servo sistem
SMT yerleştirme makinesi, 24 saat sabit montaj sağlamak için Panasonic, Japonya'dan yüksek hassasiyet ve kararlılıkla ithal edilen servo sistemle donatılmıştır.
Zincir
İthal makinelerden biri ile aynı tip olan yüksek basınca dayanıklı ve aşınmaya dayanıklı çekme zincirini benimser.Sürükleme zinciri, binlerce kez ispat basıncına dayanabilir.
Izlemek
BGA yongalarının doğruluk oranını sağlamak için düşük gürültü ve yüksek hassasiyete sahip TBI Tayvan'dan yüksek hassasiyetli parça benimser.
konveyör
Bu SMT yerleştirme makinesi, PCB kartını manuel asistan olmadan SMT yeniden akışlı lehimleme makinesine taşıyabilen ve böylece işçilik maliyetinden tasarruf sağlayan konveyöre otomatik olarak bağlanabilir.
Teknik parametre:
| Şartname | |
| besleyici sayısı | 50 |

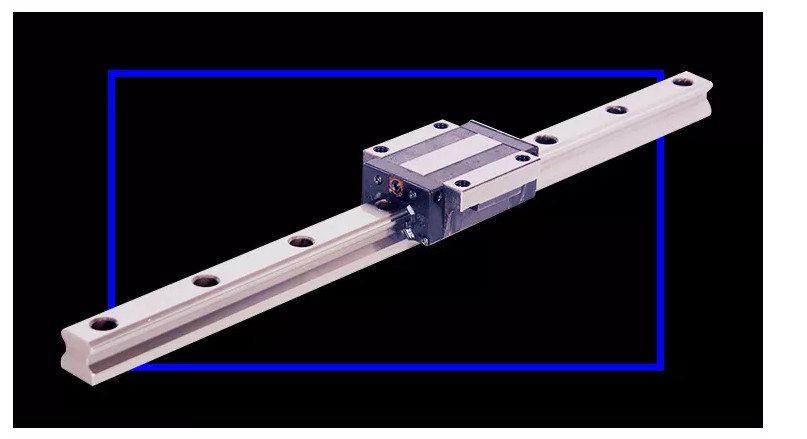

| XYZ Sürücü Kılavuz Rayı | Yüksek hassasiyetli ağır hizmet tipi düz hatlı kılavuz ray |
| kamera sayısı | 6 |
| kafa sayısı | 4 |
| Ortalama güç | 400W |
| PCB kartı | otomatik tahta |
| Kılavuz | Vida kılavuzu |
| Maksimum montaj hızı | 9500 Adet/saat |
| Gerçek montaj direncinin ortalama montaj hızı | 8000 Adet/saat |
| Mounter Hassas aralığı | 0201-40 * 40 mm, 0,3 mm pim aralığı yongaları |
| Z ekseninde maksimum hareket kapsamı | 20 mm |
| Maksimum devre kartı alanı | 400×200mm |
| Konumlandırma hassasiyeti | 0,01 mm |
| Emme nozulunun tampon aralığı | 4,5 mm |
| Ağırlık | 300kg |
| Boyut | 900*1140*900mm |
| Güç kaynağı | 220V, 50/60Hz veya 110V |
| Sıkıştırılmış hava | 0.6-0.7Mpa |
| Motor sürmek | Panasonic servo motor |
| Hareket tahrik sistemi | Panasonic yüksek hızlı DSP sürücüsü |
| tanıma modu | Dört kafanın aynı anda tanınması |
| Vakum kaynağı emme nozulu | Vakum kesicili yüksek hızlı açma-kapama vakum jeneratörü |
| İşletim sistemi | Tam otomatik chip mounter işletim sistemi işletim sistemi. |
| Windows işletim sistemine dayalı olarak tarafımızca bağımsız olarak geliştirilmiştir | |
| Windows xp, win7'yi destekler | |
| eleman açısı | Hareket sırasında 0-360 ° senkron dönüş |
| X/Y çalışma modu | Doğrusal hızlanma ve yavaşlama bağlantısının akıllı eğrisi |
| MARK noktası konumlandırma | Tam otomatik (MARK noktası isteğe göre ayarlanabilir) |
| Akıllı alarm | Otomatik düzeltme, otomatik doldurma, besleme sıkıntısı alarmı |
| Plaka giriş modu | Tek bölümlerde soldan sağa otomatik bağlantı |
| Otomatik PCB transfer konumlandırma/piston konumlandırma, manuel plaka besleme | |
| Görsel ekran | 17 inç endüstriyel kontrol ekranı, 4:3, çözünürlük: 1280 x1024 |
| Tanıma kamerası sayısı | Bir Mark tanıma kamerası, dört hızlı tanıma kamerası |
| Bir adet hassas tanıma kamerası. | |
| Uyarlanabilir montaj kapsamı | 0201 0402, 0603, 0805, 1206, diyot, audion, SOT, QFP'ye uyarlanabilir |
| 40*40mm ve pin mesafesi ≥0.3mm içinde | |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
