Hızlı kurulumun kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 120 tekli besleyici konumu.
ürüntanım
HW-DSQ800-120F, Vision özellikli en popüler modelimizdir.HW-DSQ800-120F, 260 mm x 400 mm çalışma alanı, hızlı kurulum, kolay kullanım ve yüksek güvenilirliğin çok önemli olduğu 120 tekli besleyici konumu ile teknolojik olarak gelişmiş özellikler sunar.
sistem özellikleri
* En gelişmiş ekipmanlarla en yüksek kalite, uygun maliyetli çözüm
* 25000-26000 cph'ye kadar yerleştirme oranları
* 0201, 0402, LED, BGA, QFN dahil olmak üzere çok çeşitli bileşenleri doğru bir şekilde yerleştirir...
Vizyonumuz, uygun maliyetli yerli al ve yerleştir makinesini kendimize ait yapan ve uluslararası tekelciliğin mevcut durumunu kırmak isteyen bir kuruluş olmaktır.
Vatansever, pragmatik, yenilikçi ve topluma hizmet etme felsefesini sürdürdük.Satışa sunulan al ve yerleştir makinesinin ürünleri sadece yurtiçindeki küçük ve orta ölçekli işletmeler tarafından beğenilmekle kalmıyor, aynı zamanda yurtdışındaki tüketiciler tarafından da çok iyi karşılanıyor.
|
|
|
Yerleştirme Başlığı Sayısı
|
8 (yüksek doğruluk)
|
|
iC Tepsi Sayısı
|
96
|
|
Besleyici Sayısı
|
120(8mm besleyiciye tabidir)
|
|
Konumlandırma doğruluğu
|
0,01 mm
|
|
Tekrarlanan Montaj Doğruluğu
|
0,02 mm
|
|
Montaj Hızı Aralığı
|
20000-26000 Adet/saat
|
|
Uygulanabilir Bileşenler
|
resistor.capacitor.chip.lamp bead vb.
|
|
Desteklenen Maksimum PCB Alanı
|
340*560mm
|
|
besleyiciler
|
NXT elektrikli besleyici, titreşimli besleyici, IC tepsisi vb.
|
|
Tanıma Cihazları
|
kamera x2'yi işaretleyin, hızlı tanıma kamerası x8.yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤20mm
|
|
Tanıma Yöntemleri
|
sekiz kafa ile eşzamanlı tanıma ve toplama
|
|
PCB Taşıma Modu
|
soldan sağa üç aşamalı girişli otomatik bağlantı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel/otomatik
|
|
Programlama Yöntemi
|
PCB koordinatlarının dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang 2021 kontrol sistemi
|
|
XY Ekseni Maksimum Adım Uzunluğu
|
423mm*734mm(sol)423mm*734mm(sağ)
|
|
XY Ekseni İzleri
|
dört doğrusal hareket quide + dört topraklama vidalı
|
|
XY Ekseni Hareket Modu
|
eğri ve çizginin hızlanması ve yavaşlamasının akıllı bağlantısı, entegre lineer enterpolasyon algoritması
|
|
Kontrol Bilgisayarı
|
Intel yüksek performanslı işlemcili endüstriyel kontrol bilgisayarı
|
|
İzlerin Ayarlama Yöntemi
|
elektrik
|
|
|
4,5 mm
|
|
Z Ekseni Maksimum Adım Uzunluğu
|
50 mm
|
|
Bileşenler için Açı Aralığı
|
士180°
|
|
Motor
|
Panasonic AC Servo Motor MINAS A6 serisi
|
|
sürücü
|
Panasonic yüksek hızlı DSP sürücüsü
|
|
Hava Tedarik Gereksinimleri
|
yağ su filtresi,> 60L toz filtresi ve hava basıncı sabitleyici vb.
|
|
Nozulun Vakum Temini
|
Yüksek hızlı vakum patlama işlevini entegre eden Japon CKD vakum jeneratörü
|
Hava Besleme Basıncı Aralığı
|
0.5-0.6mp
|
|
işletim sistemi
|
Windows tabanlı bağımsız araştırma ve geliştirme SMT akıllı işletim sistemi
|
|
Vizyon Ekranı
|
17 inç endüstriyel kontrol ekranı
|
|
|
Alman lgus dayanıklı esnek kablo (10 milyon kez)
|
|
Güç kaynağı
|
220V 50/60Hz
|
|
|
1500W
|
|
Makine Boyutları
|
1740*1360*1440mm
|
|
Ağırlık
|
1100Kg
|

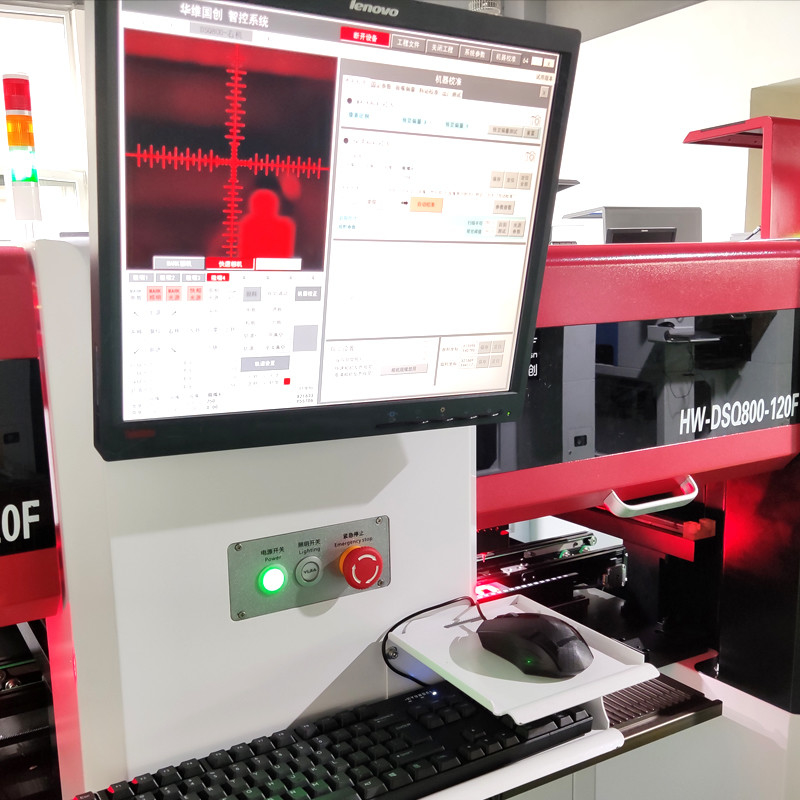

Görüş sistemiHW görüş Sistemi yardımı, 0201, BGA, QFN, QFP,LED'in ve hemen hemen tüm SMT bileşenlerinin geniş bir yelpazesinin doğru yerleştirilmesine olanak tanır.
HW-serisi görüntü seç ve yerleştir sistemlerinin tüm operatörler için programlanması kolaydır, Akıllı ve hızlı çalıştırılır
besleyiciler
NXT Electricial besleyici benimsendi, boyutlar 8 mm, 12 mm, 16 mm, 24 mm, 32 mm ve 44 mm'yi içeriyor.
