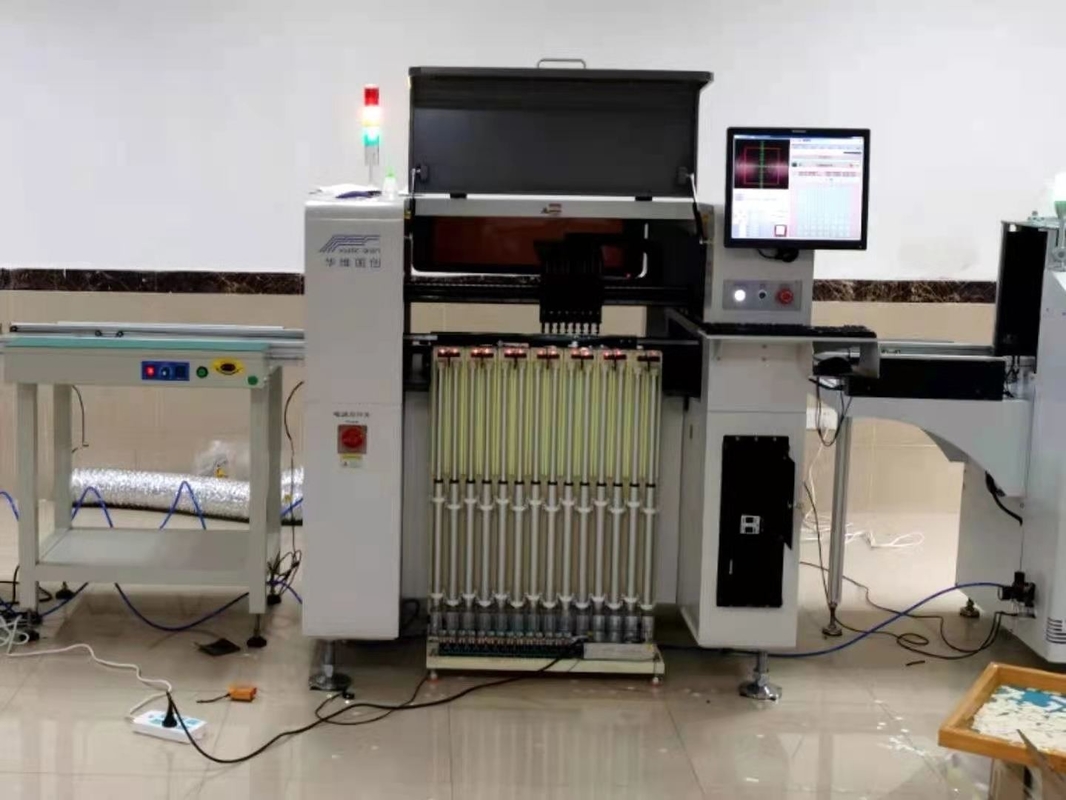

HW-DSQ800-120F İçin En Mükemmel Teknoloji Donatılmış 8 Başlı Vidalı Vidalı Masaüstü Smt Al ve Yerleştir LED SMT Meclisi
1) 8 grup montaj başlığı, çift kol ve dört kafanın aynı anda toplanmasını gerçekleştirebilir, malzemeyi aynı anda toplayabilir, Toplama verimliliği büyük ölçüde artırılmıştır.
2) Montaj kafası bağımsız olarak yükselebilir ve düşebilir, 0 ila 360 derece arasında dönebilir ve 20 mm'ye kadar bileşenleri monte edebilir.
3) Z ekseni, bileşenlerin kalınlığına göre bağımsız olarak yükselebilir ve düşebilir, Direnç ve kapasitans bileşenleri için, montaj kafası anında görsel tanımlamayı gerçekleştirebilir, Yüksek bileşenler düşük hızda monte edilebilir.
4) Farklı boyutlardaki bileşenlerin, farklı özelliklerin ve farklı paketlerin gereksinimlerini karşılayabilir, çeşitlilik, tek seferlik yerleştirme sağlayabilir.
|
|
|
Yerleştirme Başlığı Sayısı
|
8 (yüksek doğruluk)
|
|
iC Tepsi Sayısı
|
96
|
|
Besleyici Sayısı
|
120(8mm besleyiciye tabidir)
|
|
Konumlandırma doğruluğu
|
0,01 mm
|
|
Tanıma Cihazları
|
kamera x2'yi işaretleyin, hızlı tanıma kamerası x8.yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤20mm
|
|
Tanıma Yöntemleri
|
sekiz kafa ile eşzamanlı tanıma ve toplama
|
|
PCB Taşıma Modu
|
soldan sağa üç aşamalı girişli otomatik bağlantı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel/otomatik
|
|
Programlama Yöntemi
|
PCB koordinatlarının dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang 2021 kontrol sistemi
|
|
XY Ekseni Maksimum Adım Uzunluğu
|
423mm*734mm(sol)423mm*734mm(sağ)
|
|
XY Ekseni İzleri
|
dört doğrusal hareket quide + dört topraklama vidalı
|
|
XY Ekseni Hareket Modu
|
eğri ve çizginin hızlanması ve yavaşlamasının akıllı bağlantısı, entegre lineer enterpolasyon algoritması
|
|
Kontrol Bilgisayarı
|
Intel yüksek performanslı işlemcili endüstriyel kontrol bilgisayarı
|
|
İzlerin Ayarlama Yöntemi
|
elektrik
|
|
|
4,5 mm
|
|
Z Ekseni Maksimum Adım Uzunluğu
|
50 mm
|
|
Bileşenler için Açı Aralığı
|
士180°
|
|
Motor
|
Panasonic AC Servo Motor MINAS A6 serisi
|
|
sürücü
|
Panasonic yüksek hızlı DSP sürücüsü
|
|
Hava Tedarik Gereksinimleri
|
yağ su filtresi,> 60L toz filtresi ve hava basıncı sabitleyici vb.
|
|
Nozulun Vakum Temini
|
Yüksek hızlı vakum patlama işlevini entegre eden Japon CKD vakum jeneratörü
|
Hava Besleme Basıncı Aralığı
|
0.5-0.6mp
|
|
işletim sistemi
|
Windows tabanlı bağımsız araştırma ve geliştirme SMT akıllı işletim sistemi
|
|
Vizyon Ekranı
|
17 inç endüstriyel kontrol ekranı
|
|
|
Alman lgus dayanıklı esnek kablo (10 milyon kez)
|
|
Güç kaynağı
|
220V 50/60Hz
|
|
|
1500W
|
|
Makine Boyutları
|
1740*1360*1440mm
|
|
Ağırlık
|
1100Kg
|
SSS
S: Eğitim nasıl?
C: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.İngilizce kullanım kılavuzumuz var ve te için kılavuz videomuz var.makineyi nasıl kullanacağınızı öğrenin.Kullanım kılavuzu makine ile birlikte verilecektir.
S: Bu makineler için İngilizce versiyon?
C: Evet ve müşterilerimiz için yazılımı düzenli olarak güncelleyeceğiz.
