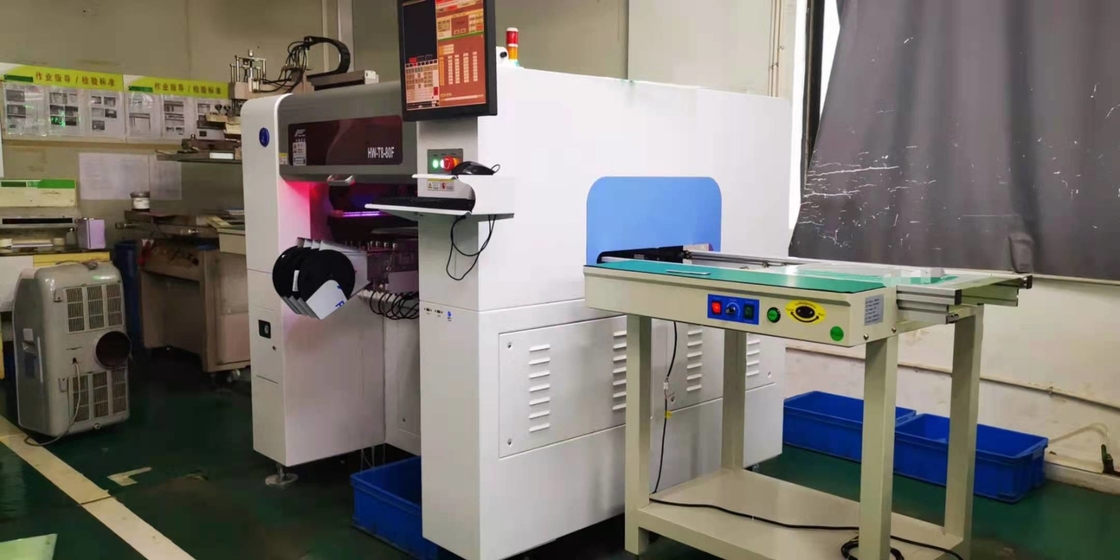

SMT yakala ve yerleştir makinesi, y montaj ihtiyaçları için nihai çözümdür
4 grup bağımsız montaj kafası - 4 grup montaj kafası, daha fazla özellikteki ürünlerin montaj gereksinimlerine uygun farklı nozullarla dağıtılır.
1) 8 grup montaj kafası, çift kolları gerçekleştirebilir ve dört kafa aynı anda alabilir, malzemeyi aynı anda alabilir, Toplama verimliliği büyük ölçüde iyileştirilir.
2) Montaj kafası bağımsız olarak yükselip alçalabilir, 0 ila 360 derece dönebilir ve 20 mm'ye kadar bileşenleri monte edebilir.
3) Z ekseni, bileşenlerin kalınlığına göre bağımsız olarak yükselebilir ve düşebilir, Direnç ve kapasitans bileşenleri için, montaj kafası anında görsel tanımlamayı gerçekleştirebilir, Yüksek bileşenler düşük hızda monte edilebilir.
4) Farklı boyutlarda bileşenlerin, farklı özelliklerin ve farklı paketlerin gereksinimlerini karşılayabilir, çeşitlilik sağlayabilir, tek seferlik yerleştirme yapabilir.
Yarı Otomatik PET Şişe Şişirme Makinesi Şişe Yapma Makinesi Şişe Kalıplama Makinesi PET Şişe Yapma Makinesi, tüm şekillerde PET plastik kaplar ve şişeler üretmek için uygundur.
|
Uygulanabilir Bileşenler
|
direnç. kapasitör. çip. lamba boncuk vb.
|
|
Desteklenen Maksimum PCB Alanı
|
340*560mm
|
|
besleyiciler
|
NXT elektrikli besleyici, titreşimli besleyici, IC tepsisi vb.
|
|
Tanıma Cihazları
|
işaret kamerası x2, hızlı tanıma kamerası x8.yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤20mm
|
|
Tanıma Yöntemleri
|
sekiz başlı eş zamanlı tanıma ve toplama
|
|
PCB İletim Modu
|
soldan sağa üç aşamalı giriş otomatik bağlantısı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel/otomatik
|
|
Programlama Metodu
|
PCB koordinat dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang 2021 kontrol sistemi
|
|
XY Ekseninin Maksimum Adım Uzunluğu
|
423mm*734mm(sol)423mm*734mm(sağ)
|
|
XY Ekseninin İzleri
|
dört doğrusal hareket kılavuzu + dört zemin vidalı mil
|
|
XY Ekseninin Hareket Modu
|
eğri ve çizginin hızlanması ve yavaşlaması için akıllı bağlantı, entegre lineer enterpolasyon algoritması
|
|
Kontrol Bilgisayarı
|
intel yüksek performanslı işlemcili endüstriyel kontrol bilgisayarı
|
|
İz Yöntemini Ayarlama
|
elektrik
|
|
|
4,5 mm
|
|
Z Ekseninin Maksimum Adım Uzunluğu
|
50mm
|
|
Bileşenler için Açı Aralığı
|
180°
|
|
Motor
|
Panasonic AC Servo Motor MINAS A6 serisi
|
|
sürücü
|
Panasonic yüksek hızlı DSP sürücüsü
|
|
Hava Besleme Gereksinimleri
|
yağ su filtresi,> 60L toz filtresi ve hava basıncı sabitleyici vb.
|
SSS
S: Eğitim nasıl?
A: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.İngilizce kullanım kılavuzumuz var ve te için video kılavuzumuz varMakineyi nasıl kullanacağınızı öğrenin.Kullanım kılavuzu makine ile birlikte verilecektir.
S: Bu makineleri kullanmak zor mu?
C: Hayır, hiç zor değil Daha önceki müşterilerimiz için en fazla 2 gün makineleri kullanmayı öğrenmek için yeterli.
S: Makinelerinizin kalite belgesi var mı?
A: Tüm makinelerimiz CE sertifikası, ISO14001(BCC),ISO9001(IQNET) geçmiştir ve kendi patentine sahiptir.
8. Enerji Verimliliği
SMT makinesi enerji tasarrufludur, enerji kullanımından tasarruf etmek ve karbon emisyonlarını azaltmak için tasarlanmıştır.Makinenin kullanım ömrünü uzatırken enerji tüketimini azaltan, boştaki cihazlar için otomatik kapanma gibi enerji tasarrufu teknolojisi ile donatılmıştır.
9. Bakım
Üstün tasarımı ve mükemmel kullanıcı arayüzü sayesinde SMT makinesinin bakımı kolaydır.Makine kendi kendine teşhis işlevine ve otomatik kalibrasyona sahiptir, bu da sorunları hızlı bir şekilde tespit etmeyi ve düzeltmeyi kolaylaştırır.Ek olarak, makinenin yazılımı otomatik olarak güncellenir ve makinenin her zaman mevcut olan en son programlamayı kullanmasını sağlar.
10. Maliyet etkinliği
HuaWei GuoChuang SMT Makinesi, maliyet etkinliği göz önünde bulundurularak tasarlanmıştır.Makinenin yüksek verimliliği ve hassasiyeti, elektronik üreticileri için düşük maliyetli bir çözüm sunarak montaj maliyetlerini düşürür ve karı artırır.
11. Verimlilik
HuaWei GuoChuang SMT makinesi, elektronik üreticilerine yüksek hızlı, yüksek hassasiyetli montaj sağlayarak optimum verimlilik için tasarlanmıştır.Çeşitli montaj görevlerini yerine getirmesini sağlayan çok çeşitli gelişmiş özelliklerle donatılmıştır ve bu da onu yüksek hacimli elektronik üretimi için ideal çözüm haline getirir.
12. Doğruluk
SMT makinesinin gelişmiş teknolojisi, çeşitli elektronik bileşenler için yüksek hassasiyette montaj sağlayarak güvenilir ve tutarlı sonuçlar sağlar.Yüksek hızlı yerleştirme yetenekleri ve üstün doğruluğu, onu zorlu üretim ortamları için mükemmel bir seçim haline getirir.
13. Çok yönlülük
HuaWei GuoChuang SMT Makinesi, çok çeşitli montaj görevlerini yerine getirebilen çok yönlü ve esnek bir makinedir.Çeşitli boyutlarda ve şekillerde PCB'leri, farklı elektronik bileşenleri barındırabilir ve çeşitli montaj gereksinimlerini karşılayabilir.
14. Hız
SMT makinesinin gelişmiş teknolojisi, elektronik bileşenlerin yüksek hızlı montajını sağlayarak üreticilerin yüksek üretkenlik ve hızlı montaj süreleri elde etmelerini sağlar.Makinenin 30000CPH'ye varan yerleştirme hızı, montaj süresini önemli ölçüde azaltarak arıza süresini en aza indirir ve üretkenliği en üst düzeye çıkarır.
15. Kalite
HuaWei GuoChuang SMT Makinesi, gelişmiş inceleme araçları, hassas konumlandırma ve lehimleme özellikleri sayesinde yüksek kaliteli elektronik montaj sağlar.Makinenin yerleşik denetim sistemleri, elektronik bileşenlerin düzgün bir şekilde yerleştirilmesini ve lehimlenmesini sağlayarak kusurları en aza indirir ve ürün kalitesini artırır.
16. Güvenilirlik
SMT makinesi, zorlu üretim ortamlarında sürekli kullanım için tasarlanmış güvenilir bir ekipman parçasıdır.Dayanıklı ve sağlam yapısı, uzun süre verimli çalışmasını sağlar.
17. Kullanıcı dostu
Makinenin kullanıcı arabirimi iyi tasarlanmış olup, operatörlerin kurmasını ve çalıştırmasını kolaylaştırır.Sezgisel arayüz, makinenin tüm özelliklerine erişim sağlayarak kolay kullanım ve ayarlamaya olanak tanır.
18. Hassasiyet
HuaWei GuoChuang SMT Makinesinin gelişmiş teknolojisi, kusursuz kalite ve tutarlılık sağlayan yüksek hassasiyetli montaj sağlar.Gelişmiş denetim sistemleri, yerleştirme ve lehimlemedeki hataları tespit ederek kusurları önemli ölçüde en aza indirir ve ürün kalitesini artırır.
19. İnovasyon
SMT makinesi, en son teknolojiye sahip yenilikçi bir ekipman parçasıdır.Otomatik kalibrasyon ve kendi kendine teşhis gibi gelişmiş özellikleri, yüksek hızı ve doğruluğu ile birleştiğinde, onu elektronik montajda bir endüstri lideri yapmaktadır.
20. Yatırım
HuaWei GuoChuang SMT Makinesine yatırım yapmak, elektronik üreticileri için akıllıca bir seçimdir.Üstün yapısı, ileri teknolojisi ve enerji verimliliği, üretkenliği ve ürün kalitesini en üst düzeye çıkarırken montaj maliyetlerini düşürerek mükemmel bir yatırım getirisi sunar.
