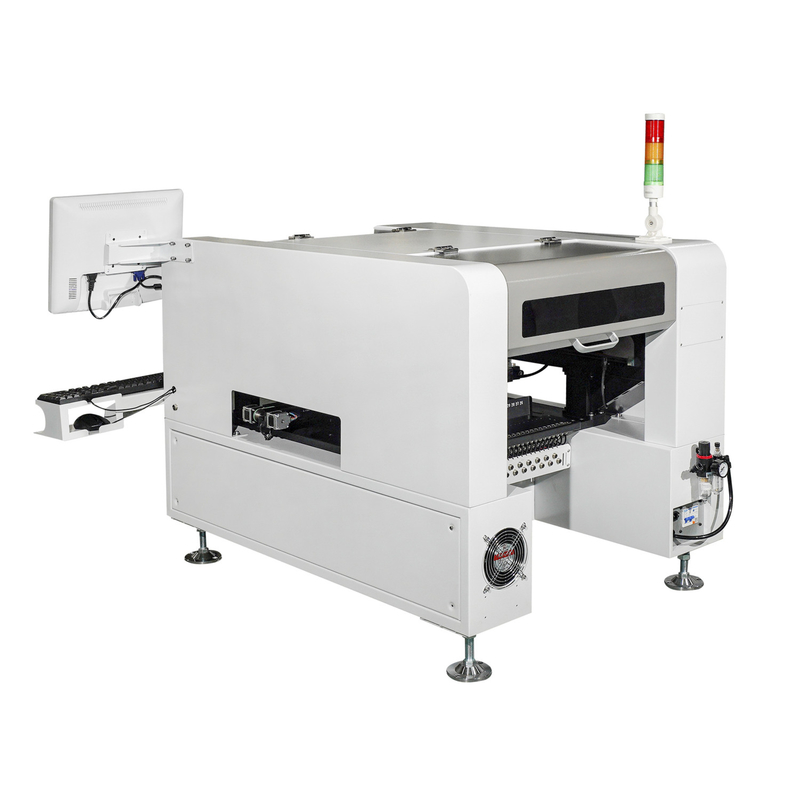

Compact 8 Head Pick And Place Equipment Tabletop

Kompakt 8 Başlı Al ve Yerleştir Ekipmanı Masa Üstü

Ürünler - PCB Alma ve Yerleştirme Makinesi
  • Vurgulamak

    8 başlı alma ve yerleştirme ekipmanı

    ,

    kompakt masa üstü alma ve yerleştirme ekipmanı

    ,

    8 başlı makine alma ve yerleştirme

  • Görüş kapalı
    26000 adet/saat
  • İsim
    Kompakt 8 Başlı Al ve Yerleştir Ekipmanı Masa Üstü
  • kafa sayısı
    8
  • besleyici sayısı
    120
  • Yazılım
    İngilizce
  • kamera sayısı
    11
  • Menşe yeri
    Çin
  • Marka adı
    HWGC
  • Model numarası
    HW-DSQ800-120F
  • Min sipariş miktarı
    1
  • Fiyat
    24500-24800$
  • Teslim süresi
    8 iş günü
  • Ödeme koşulları
    T/T

Kompakt 8 Başlı Al ve Yerleştir Ekipmanı Masa Üstü

  • Compact 8 Head Pick And Place Equipment Tabletop
  • Compact 8 Head Pick And Place Equipment Tabletop
Fiyat Al Şimdi başvurun

Kompakt masa üstü alma ve yerleştirme makinesi ile montaj hattı verimliliğini artırın

HWGC Yüksek hızlı HW-DSQ800-120F yakala ve yerleştir makinesi Smt pcb üretim montajı yapıştırılan 0201 BGA smt aoi makinesi

8 grup bağımsız montaj kafası - 8 grup montaj kafası, daha fazla özellikteki ürünlerin montaj gereksinimlerine uygun farklı nozullarla dağıtılır.


1) 8 grup montaj kafası, çift kolları gerçekleştirebilir ve dört kafa aynı anda alabilir, malzemeyi aynı anda alabilir, Toplama verimliliği büyük ölçüde iyileştirilir.

2) Montaj kafası bağımsız olarak yükselip alçalabilir, 0 ila 360 derece dönebilir ve 20 mm'ye kadar bileşenleri monte edebilir.

3) Z ekseni, bileşenlerin kalınlığına göre bağımsız olarak yükselebilir ve düşebilir, Direnç ve kapasitans bileşenleri için, montaj kafası anında görsel tanımlamayı gerçekleştirebilir, Yüksek bileşenler düşük hızda monte edilebilir.

4) Farklı boyutlarda bileşenlerin, farklı özelliklerin ve farklı paketlerin gereksinimlerini karşılayabilir, çeşitlilik sağlayabilir, tek seferlik yerleştirme yapabilir.

Yarı Otomatik PET Şişe Şişirme Makinesi Şişe Yapma Makinesi Şişe Kalıplama Makinesi PET Şişe Yapma Makinesi, tüm şekillerde PET plastik kaplar ve şişeler üretmek için uygundur.


Uygulanabilir Bileşenler
direnç. kapasitör. çip. lamba boncuk vb.
besleyiciler
NXT elektrikli besleyici, titreşimli besleyici, IC tepsisi vb.
Tanıma Cihazları
işaret kamerası x2, hızlı tanıma kamerası x8.yüksek hassasiyetli kamera x1
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
≤20mm
Tanıma Yöntemleri
sekiz başlı eş zamanlı tanıma ve toplama
Programlama Metodu
PCB koordinat dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
Kontrol sistemi
HuaweiGuochuang 2023kontrol sistemi
XY Ekseninin Maksimum Adım Uzunluğu
423mm*734mm(sol)423mm*734mm(sağ)
XY Ekseninin İzleri
dört lineer hareket kılavuzu + dört zemin vidalı mil
İz Yöntemini Ayarlama
elektrik
Nozul Tampon Aralığı
4,5 mm
Z Ekseninin Maksimum Adım Uzunluğu
50mm
Bileşenler için Açı Aralığı
180°
Motor
Panasonic AC Servo Motor MINAS A6 serisi
sürücü
Panasonic yüksek hızlı DSP sürücüsü
Hava Besleme Gereksinimleri
yağ su filtresi,> 60L toz filtresi ve hava basıncı sabitleyici vb.
Vizyon Ekranı
17 inç endüstriyel kontrol ekranı
Kablo
Alman lgus dayanıklı esnek kablo (10 milyon kez)
Güç kaynağı
220V 50/60Hz
Ortalama güç
1500W
Makine Boyutları
1740*1360*1440mm
Ağırlık
1100kg



1. Ürün Tanıtımı: Huawei Guochuang SMT Makinesi

HuaWei GuoChuang SMT Makinesi, yüksek verimlilik, doğruluk ve güvenilirlik sağlamak için tasarlanmış, son teknoloji yüzeye montaj teknolojisine sahip bir makinedir.Üstün kalitesi ve ileri teknolojisi, üretim ihtiyaçlarını karşılamak için güçlü bir SMT makinesi arayan elektronik üreticileri için onu mükemmel bir seçim haline getiriyor.

2. Modeli

SMT makinesi, kullanıcıların özel gereksinimlerine bağlı olarak farklı modellerde gelir.En sık kullanılan modeller arasında HWP350, HWP520 ve HWP650 bulunur.Tüm modeller elektronik imalat yapan firmaların üretim ihtiyaçlarını karşılamak üzere tasarlanmıştır.

3. Avantajlar

HuaWei GuoChuang SMT Makinesi, piyasadaki diğer benzer makinelere göre birçok avantaja sahiptir.Bunlar şunları içerir:

- Yüksek hassasiyet ve doğruluk
- Operasyonda hız ve verimlilik
- Çok çeşitli elektronik bileşenlerle uyumluluk
- Çeşitli boyutlarda ve şekillerde PCB'lerin işlenmesinde çok yönlülük
- Kolay kullanım ve bakım için gelişmiş yazılım
- Kolay kalibre edilmesi ve ayarlanması
- Sürekli kullanım için dayanıklı ve güvenilir

4. Uygulamalar

SMT makinesi, aşağıdakiler dahil olmak üzere çeşitli uygulamalar için elektronik imalat endüstrilerinde yaygın olarak kullanılmaktadır:

- LED aydınlatma tertibatı
- Elektronik ürün montajı
- Telekomünikasyon cihazları
- Otomotiv elektroniği
- Tıbbi cihazlar
- Tüketici elektroniği
- Havacılık ve savunma

5. PCB Montajı

HuaWei GuoChuang SMT Makinesi, çok çeşitli PCB montaj görevlerini yerine getirmek için tasarlanmıştır.PCB'ler üzerine dirençler, kapasitörler, IC'ler ve LED'ler gibi SMD bileşenlerinin yüksek hızlı montajını sağlar.Makine ayrıca bileşenlerin hassas bir şekilde konumlandırılmasına, denetlenmesine ve lehimlenmesine izin vererek yüksek kaliteli montaj sonuçları sağlar.

6. Kalite Kontrol

SMT makinesi, elektronik montajın kalitesini sağlamak için AOI ve SPI sistemleri gibi gelişmiş denetim araçlarıyla donatılmıştır.Makine ayrıca montaj işlemi sırasında gerçek zamanlı izleme ve otomatik hata tespiti için yerleşik bir kamera sistemine sahiptir.

7. Verimlilik

HuaWei GuoChuang SMT Makinesi, elektronik üreticileri için yüksek üretkenlik elde etmek üzere tasarlanmıştır.30000CPH'ye kadar bir yerleştirme hızına ulaşabilir, arıza süresini en aza indirir ve üretimi en üst düzeye çıkarır.Ek olarak, makinenin yüksek doğruluğu ve hassasiyeti, montaj işlemi sırasında tutarlı ve güvenilir sonuçlara olanak tanır.

8 Yatırım

HuaWei GuoChuang SMT Makinesine yatırım yapmak, elektronik üreticileri için akıllıca bir seçimdir.Üstün yapısı, ileri teknolojisi ve enerji verimliliği, üretkenliği ve ürün kalitesini en üst düzeye çıkarırken montaj maliyetlerini düşürerek mükemmel bir yatırım getirisi sunar.







SSS

S: Eğitim nasıl?
A: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.İngilizce kullanım kılavuzumuz var ve te için video kılavuzumuz varMakineyi nasıl kullanacağınızı öğrenin.Kullanım kılavuzu makine ile birlikte verilecektir.

S: Bu makineleri kullanmak zor mu?
C: Hayır, hiç zor değil Daha önceki müşterilerimiz için en fazla 2 gün makineleri kullanmayı öğrenmek için yeterli.

S: Makinelerinizin kalite belgesi var mı?
A: Tüm makinelerimiz CE sertifikası, ISO14001(BCC),ISO9001(IQNET) geçmiştir ve kendi patentine sahiptir.
