SMT alma ve yerleştirme makinelerinin gücünü deneyimleyin ve montaj sürecini kolaylaştırın
HWGC Yüksek hızlı HW-DSQ800-120F yakala ve yerleştir makinesi Smt pcb üretim montajı yapıştırılan 0201 BGA smt aoi makinesi

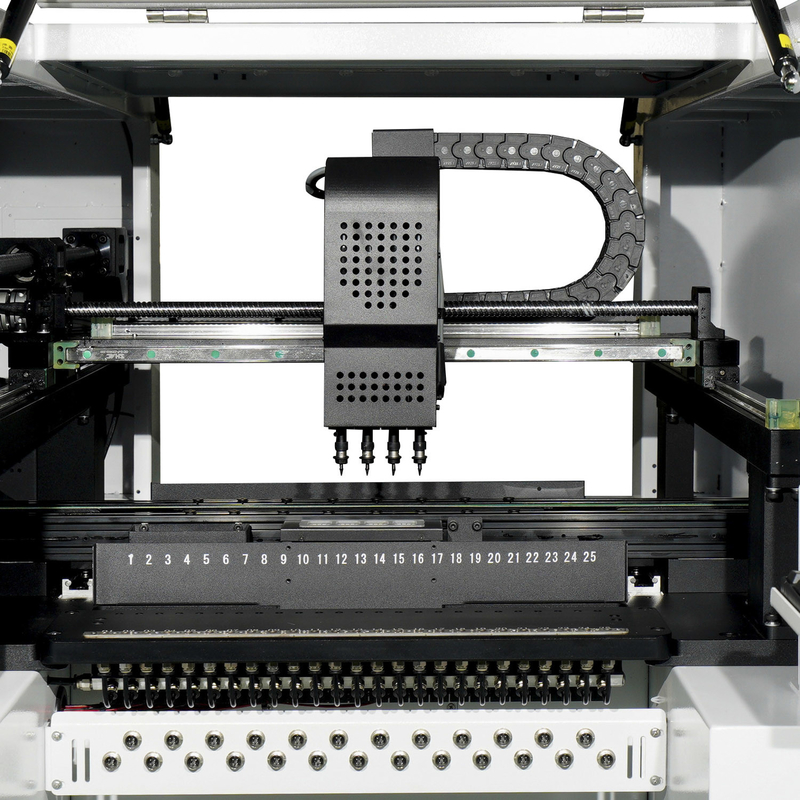

8 grup bağımsız montaj başlığı - 8 grup montaj başlığı, daha fazla özellikteki ürünlerin montaj gereksinimlerine uygun farklı nozullarla dağıtılır.
1) 8 grup montaj kafası, çift kolları gerçekleştirebilir ve dört kafa aynı anda alabilir, malzemeyi aynı anda alabilir, Toplama verimliliği büyük ölçüde iyileştirilir.
2) Montaj kafası bağımsız olarak yükselip alçalabilir, 0 ila 360 derece dönebilir ve 20 mm'ye kadar bileşenleri monte edebilir.
3) Z ekseni, bileşenlerin kalınlığına göre bağımsız olarak yükselebilir ve düşebilir, Direnç ve kapasitans bileşenleri için, montaj kafası anında görsel tanımlamayı gerçekleştirebilir, Yüksek bileşenler düşük hızda monte edilebilir.
Yarı Otomatik PET Şişe Şişirme Makinesi Şişe Yapma Makinesi Şişe Kalıplama Makinesi PET Şişe Yapma Makinesi, tüm şekillerde PET plastik kaplar ve şişeler üretmek için uygundur.
|
Uygulanabilir Bileşenler
|
direnç. kapasitör. çip. lamba boncuk vb.
|
|
Desteklenen Maksimum PCB Alanı
|
340*560mm
|
|
besleyiciler
|
NXT elektrikli besleyici, titreşimli besleyici, IC tepsisi vb.
|
|
Tanıma Cihazları
|
işaret kamerası x2, hızlı tanıma kamerası x8.yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤20mm
|
|
Tanıma Yöntemleri
|
sekiz başlı eş zamanlı tanıma ve toplama
|
|
PCB İletim Modu
|
soldan sağa üç aşamalı giriş otomatik bağlantısı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel/otomatik
|
|
Programlama Metodu
|
PCB koordinat dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang 2021 kontrol sistemi
|
|
XY Ekseninin Maksimum Adım Uzunluğu
|
423mm*734mm(sol)423mm*734mm(sağ)
|
|
İz Yöntemini Ayarlama
|
elektrik
|
|
|
4,5 mm
|
|
Z Ekseninin Maksimum Adım Uzunluğu
|
50mm
|
|
Bileşenler için Açı Aralığı
|
180°
|
|
Motor
|
Panasonic AC Servo Motor MINAS A6 serisi
|
|
sürücü
|
Panasonic yüksek hızlı DSP sürücüsü
|
|
Hava Besleme Gereksinimleri
|
yağ su filtresi,> 60L toz filtresi ve hava basıncı sabitleyici vb.
|
|
Vizyon Ekranı
|
17 inç endüstriyel kontrol ekranı
|
|
|
Alman lgus dayanıklı esnek kablo (10 milyon kez)
|
|
Güç kaynağı
|
220V 50/60Hz
|
|
|
1500W
|
|
Makine Boyutları
|
1740*1360*1440mm
|
|
Ağırlık
|
1100kg
|
1. Uygulamalar
SMT makinesi, aşağıdakiler dahil olmak üzere çeşitli uygulamalar için elektronik imalat endüstrilerinde yaygın olarak kullanılmaktadır:
- LED aydınlatma tertibatı
- Elektronik ürün montajı
- Telekomünikasyon cihazları
- Otomotiv elektroniği
- Tıbbi cihazlar
- Tüketici elektroniği
- Havacılık ve savunma
2. PCB Montajı
HuaWei GuoChuang SMT Makinesi, çok çeşitli PCB montaj görevlerini yerine getirmek için tasarlanmıştır.PCB'ler üzerine dirençler, kapasitörler, IC'ler ve LED'ler gibi SMD bileşenlerinin yüksek hızlı montajını sağlar.Makine ayrıca bileşenlerin hassas bir şekilde konumlandırılmasına, denetlenmesine ve lehimlenmesine izin vererek yüksek kaliteli montaj sonuçları sağlar.
3. Kalite Kontrol
SMT makinesi, elektronik montajın kalitesini sağlamak için AOI ve SPI sistemleri gibi gelişmiş denetim araçlarıyla donatılmıştır.Makine ayrıca montaj işlemi sırasında gerçek zamanlı izleme ve otomatik hata tespiti için yerleşik bir kamera sistemine sahiptir.
4. Verimlilik
HuaWei GuoChuang SMT Makinesi, elektronik üreticileri için yüksek üretkenlik elde etmek üzere tasarlanmıştır.30000CPH'ye kadar bir yerleştirme hızına ulaşabilir, arıza süresini en aza indirir ve üretimi en üst düzeye çıkarır.Ek olarak, makinenin yüksek doğruluğu ve hassasiyeti, montaj işlemi sırasında tutarlı ve güvenilir sonuçlara olanak tanır.
5. Enerji Verimliliği
SMT makinesi enerji tasarrufludur, enerji kullanımından tasarruf etmek ve karbon emisyonlarını azaltmak için tasarlanmıştır.Makinenin kullanım ömrünü uzatırken enerji tüketimini azaltan, boştaki cihazlar için otomatik kapanma gibi enerji tasarrufu teknolojisi ile donatılmıştır.
6. Bakım
Üstün tasarımı ve mükemmel kullanıcı arayüzü sayesinde SMT makinesinin bakımı kolaydır.Makine kendi kendine teşhis işlevine ve otomatik kalibrasyona sahiptir, bu da sorunları hızlı bir şekilde tespit etmeyi ve düzeltmeyi kolaylaştırır.Ek olarak, makinenin yazılımı otomatik olarak güncellenir ve makinenin her zaman mevcut olan en son programlamayı kullanmasını sağlar.
SSS
S: Eğitim nasıl?
A: Makinelerimizi satın aldıktan sonra mühendisleriniz firmamıza gidebilir veya kullanımı çok kolaydır.İngilizce kullanım kılavuzumuz var ve te için video kılavuzumuz varMakineyi nasıl kullanacağınızı öğrenin.Kullanım kılavuzu makine ile birlikte verilecektir.
S: Bu makineleri kullanmak zor mu?
C: Hayır, hiç zor değil Daha önceki müşterilerimiz için en fazla 2 gün makineleri kullanmayı öğrenmek için yeterli.
S: Makinelerinizin kalite belgesi var mı?
A: Tüm makinelerimiz CE sertifikası, ISO14001(BCC),ISO9001(IQNET) geçmiştir ve kendi patentine sahiptir.
