Al ve yerleştir makinesi ne için kullanılır?

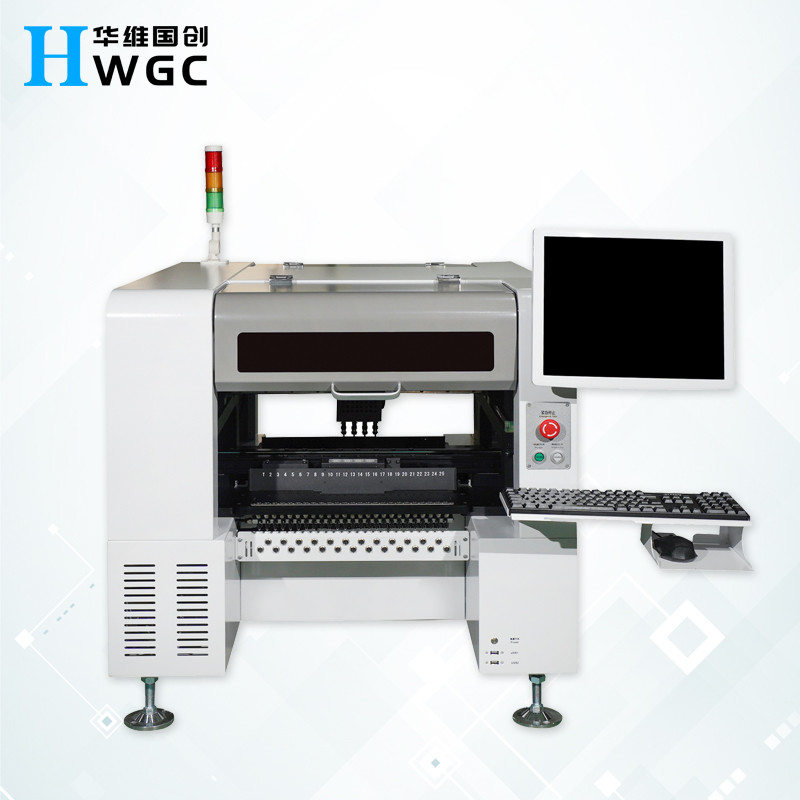

Yüzey montaj teknolojisi (SMT), elektronik üreticileri tarafından küçük ve orta ölçekli devre kartlarının üretimi için yaygın olarak benimsenen bir tekniktir.Yaygın olarak yüzeye montaj teknolojisi makinesi veya SMT makinesi olarak bilinen bir al ve yerleştir makinesi, elektronik bileşenlerin baskılı devre kartlarına (PCB'ler) zahmetsizce ve yüksek hassasiyetle yerleştirilmesini sağlayan bir robot türüdür.
Bir SMT makinesinin birincil işlevi, çok sayıda elektronik bileşeni PCB'ye yerleştirme sürecini otomatikleştirmektir.Makine, bir besleyicinin elektronik bileşenleri beslediği ve bir kameranın bileşenleri PCB üzerinde belirlenen hedefe güvenli bir şekilde yerleştirmeden önce tanıdığı otomatik bir prosedürü izler.Bu işletim tekniği, yalnızca bileşenlerin yerleştirilmesindeki hassasiyeti artırmakla kalmaz, aynı zamanda montaj sürecini daha hızlı bir şekilde kolaylaştırır.
SMT makineleri yıllar içinde gelişmiştir ve modern makineler, ek işlevleri yerine getirmelerine izin veren çeşitli özelliklerle birlikte gelir.Gelişmiş makineler, PCB'lerin yönünü ayarlayabilme, daha geniş bir bileşen şekli ve boyutu yelpazesini işleyebilme ve bileşenleri önceki modellere göre daha hızlı sabitleyebilme yeteneğine sahiptir.Ek olarak, makinelerin farklı PCB'ler üzerinde aynı anda çalışabilmesi, onları büyük ölçekli elektronik üretiminde değerli bir varlık haline getirdi.
Sonuç olarak, SMT makineleri, üreticilerin küçük ve orta boyutlu devre kartlarını verimli ve daha hızlı bir şekilde üretmelerini sağlayarak elektronik imalat endüstrisinde devrim yarattı.Otomatik bileşen yerleştirme süreci, ürün çıktısının kalitesini iyileştiren hassas ve verimlidir.Bu, SMT makinelerini endüstrilerinde rekabetçi kalmaya ve yüksek kalite standartlarını korumaya çalışan elektronik üreticileri için paha biçilmez bir varlık haline getirdi.
Al ve yerleştir makinesi ne için kullanılır sorusunun cevabı budur.soru.Beijing Huawei Guochuang Electronic Technology Co., LTD.'ye gösterdiğiniz ilgi için teşekkür ederiz, biz yüksek kaliteli bir SMT ekipmanı tedarikçisiyiz, OEM,ODM, güvenilir kaynak üreticileri üstlenebiliriz, küresel bir temsilci arıyoruz, iletişim bilgilerimiz: 15010550359 zhai 15931673319 liu.
,
|
Yerleştirme Kafası Sayısı
|
4(yüksek doğruluk)
|
|
IC Tepsi Sayısı
|
48
|
|
Besleyici Sayısı
|
50/44 (8 mm besleyiciye tabi)
|
|
Konumlandırma doğruluğu
|
0,01 mm
|
|
Tekrarlanan Montaj Doğruluğu
|
0,05 mm
|
|
Montaj hızı direnç aralığı
|
5000-8000 Adet/saat kapasitans bileşenleri
|
|
Uygulanabilir Bileşenler
|
direnç, kapasitör, çip, lamba yuvası 0201-30*30mm vb.
|
|
Desteklenen Maksimum PCB Alanı
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
besleyiciler
|
elektrikli besleyici, pnömatik besleyici, titreşimli besleyici, IC tepsisi vb.
|
|
Tanıma Cihazları
|
işaret kamerası x1, hızlı tanıma kamerası x4, yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤7mm
|
|
PCB İletim Modu
|
üç aşamalı giriş, soldan sağa otomatik bağlantı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel / otomatik
|
|
Programlama Metodu
|
PCB koordinat dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang kontrol sistemi
|
|
XY Ekseninin Maksimum Adım Uzunluğu
|
629mm*679mm
|
|
XY Ekseninin İzleri
|
doğrusal hareket kılavuzu + Tornavida
|
|
XY Ekseninin Hareket Modu
|
eğri ve çizginin hızlanması ve yavaşlamasının akıllı bağlantısı, entegre lineer enterpolasyon algoritması.
|
|
Kontrol Bilgisayarı
|
Intel yüksek performanslı işlemcili endüstriyel kontrol bilgisayarı
|
|
İz Yöntemini Ayarlama
|
elektrik
|
|
Nozul Tampon Aralığı
|
4,5 mm
|
|
Z Ekseninin Maksimum Adım Uzunluğu
|
20mm
|
|
Bileşenler için Açı Aralığı
|
±180°
|
|
Motor
|
AC Servo Motor serisi
|
|
sürücü
|
yüksek hızlı DSP sürücüsü
|
|
Hava Besleme Gereksinimleri
|
yağ su filtresi, ≥ 50L, toz filtresi ve hava basıncı dengeleyici vb.
|
|
Memenin Vakum Beslemesi
|
yüksek hızlı vakum patlaması işlevini entegre eden vakum üreteci
|
|
Hava Besleme Basıncı Aralığı
|
0.5-0.7Mpa
|
|
işletim sistemi
|
Windows tabanlı bağımsız araştırma ve geliştirme SMT akıllı işletim sistemi
|
|
PCB gerektirir
|
Otomatik modda 3-5 mm işleme kenarı
|
|
Vizyon Ekranı
|
17 inç endüstriyel kontrol ekranı
|
|
Kablo
|
dayanıklı esnek kablo (10 milyon kez)
|
|
Güç kaynağı
|
220V 50/60Hz
|
|
Ortalama güç
|
600W
|
|
Makine Boyutları
|
masa makinesi 1140*900*900mm
dikey makine 900*1140*1340mm
|
|
Ağırlık
|
(masa makinesi)210kg (dikey makine)280kg
|
