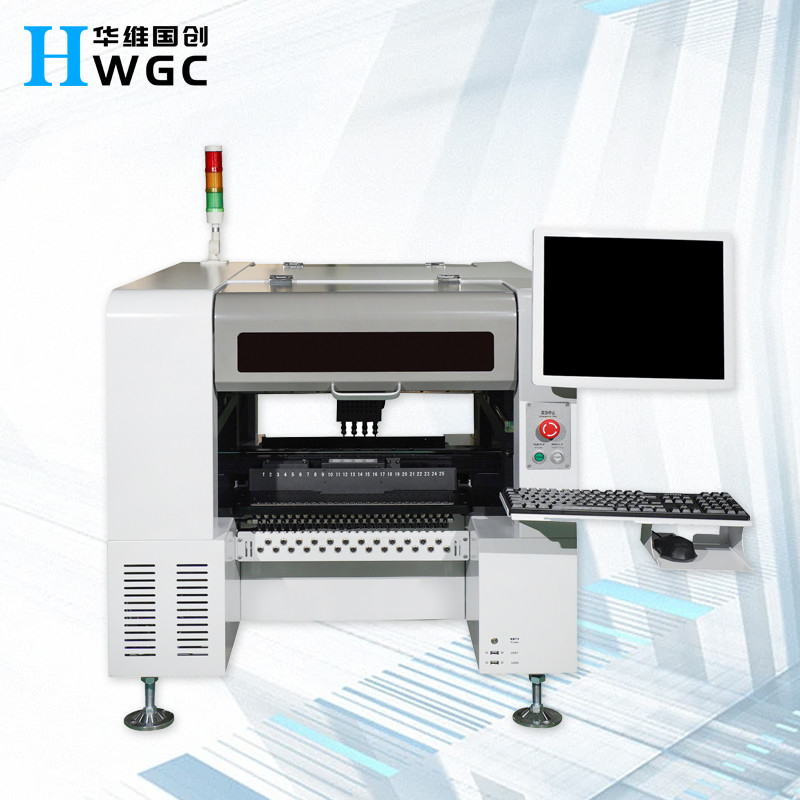

Uygun Fiyata 4 Kafalı 44 Konumlu Al ve Yerleştir BGA Masaüstü Makinesi
Küçük bir stüdyo kurmak için yama makinesi nasıl kullanılır? Maliyeti ne kadar?
SMT (yüzeye montaj teknolojisi) alma ve yerleştirme makinesi olarak da bilinen bir alma ve yerleştirme makinesi, herhangi bir küçük ölçekli elektronik atölyesinde önemli bir araçtır.Bu makine, küçük elektronik bileşenleri baskılı devre kartlarına (PCB'ler) hızlı ve doğru bir şekilde yerleştirmenizi sağlar.
Al ve yerleştir makinesi olan küçük ölçekli bir elektronik atölyesi kurmanın maliyeti, makinenin kalitesine ve ihtiyaçlarınıza bağlı olacaktır.Giriş seviyesi yakala ve yerleştir makinelerinin maliyeti 5.000 ila 10.000 ABD Doları arasında olabilirken, daha gelişmiş makinelerin maliyeti 50.000 ABD Dolarına kadar çıkabilir.
Al ve yerleştir makinesinin ötesinde, başlamak için birkaç başka araç ve malzemeye de ihtiyacınız olacak.Bunlar şunları içerebilir:
- Bir havya - 50 ila 100 dolar
- Lehim - 10 ila 50 ABD Doları
- Akış - 5 ila 20 ABD Doları
- PCB'ler - her biri 5 ila 20 ABD Doları
- Elektronik bileşenler - projenize göre değişir
Genel olarak, bir al ve yerleştir makinesine sahip küçük ölçekli bir elektronik atölyesi kurmak için 6.000 ila 60.000 ABD Doları arasında bir harcama yapmayı bekleyebilirsiniz.Ancak dikkatli planlama ve sağlam bir iş planı ile atölyenizi karlı bir işe dönüştürebilirsiniz.
Küçük bir stüdyo kurmak için yama makinesi nasıl kullanılır? Maliyeti ne kadar?soru.Beijing Huawei Guochuang Electronic Technology Co., LTD.'ye gösterdiğiniz ilgi için teşekkür ederiz, biz yüksek kaliteli bir SMT ekipmanı tedarikçisiyiz, OEM,ODM, güvenilir kaynak üreticileri üstlenebiliriz, küresel bir temsilci arıyoruz, iletişim bilgilerimiz: 15010550359 zhai 15931673319 liu.
,
|
Yerleştirme Kafası Sayısı
|
4(yüksek doğruluk)
|
|
IC Tepsi Sayısı
|
48
|
|
Besleyici Sayısı
|
50/44 (8 mm besleyiciye tabi)
|
|
Konumlandırma doğruluğu
|
0,01 mm
|
|
Tekrarlanan Montaj Doğruluğu
|
0,05 mm
|
|
Montaj hızı direnç aralığı
|
5000-8000 Adet/saat kapasitans bileşenleri
|
|
Uygulanabilir Bileşenler
|
direnç, kapasitör, çip, lamba yuvası 0201-30*30mm vb.
|
|
Desteklenen Maksimum PCB Alanı
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
besleyiciler
|
elektrikli besleyici, pnömatik besleyici, titreşimli besleyici, IC tepsisi vb.
|
|
Tanıma Cihazları
|
işaret kamerası x1, hızlı tanıma kamerası x4, yüksek hassasiyetli kamera x1
|
|
Uygulanabilir Bileşenlerin Maksimum Yüksekliği
|
≤7mm
|
|
PCB İletim Modu
|
üç aşamalı giriş, soldan sağa otomatik bağlantı, otomatik PCB konumlandırma
|
|
Konumlandırmayı İşaretle
|
manuel / otomatik
|
|
Programlama Metodu
|
PCB koordinat dosyalarını manuel olarak içe aktardıktan sonra otomatik programlama
|
|
Kontrol sistemi
|
HuaweiGuochuang kontrol sistemi
|
|
XY Ekseninin Maksimum Adım Uzunluğu
|
629mm*679mm
|
|
XY Ekseninin İzleri
|
doğrusal hareket kılavuzu + Tornavida
|
|
XY Ekseninin Hareket Modu
|
eğri ve çizginin hızlanması ve yavaşlamasının akıllı bağlantısı, entegre lineer enterpolasyon algoritması.
|
|
Kontrol Bilgisayarı
|
Intel yüksek performanslı işlemcili endüstriyel kontrol bilgisayarı
|
|
İz Yöntemini Ayarlama
|
elektrik
|
|
Nozul Tampon Aralığı
|
4,5 mm
|
|
Z Ekseninin Maksimum Adım Uzunluğu
|
20mm
|
|
Bileşenler için Açı Aralığı
|
±180°
|
|
Motor
|
AC Servo Motor serisi
|
|
sürücü
|
yüksek hızlı DSP sürücüsü
|
|
Hava Besleme Gereksinimleri
|
yağ su filtresi, ≥ 50L, toz filtresi ve hava basıncı dengeleyici vb.
|
|
Memenin Vakum Beslemesi
|
yüksek hızlı vakum patlaması işlevini entegre eden vakum üreteci
|
|
Hava Besleme Basıncı Aralığı
|
0.5-0.7Mpa
|
|
işletim sistemi
|
Windows tabanlı bağımsız araştırma ve geliştirme SMT akıllı işletim sistemi
|
|
PCB gerektirir
|
Otomatik modda 3-5 mm işleme kenarı
|
|
Vizyon Ekranı
|
17 inç endüstriyel kontrol ekranı
|
|
Kablo
|
dayanıklı esnek kablo (10 milyon kez)
|
|
Güç kaynağı
|
220V 50/60Hz
|
|
Ortalama güç
|
600W
|
|
Makine Boyutları
|
masa makinesi 1140*900*900mm
dikey makine 900*1140*1340mm
|
|
Ağırlık
|
(masa makinesi)210kg (dikey makine)280kg
|
